| Lugar de origem: | Dongguan China |
|---|---|
| Marca: | LionRock |
| Número do modelo: | TEP 200H1/48 |
| Quantidade de ordem mínima: | Negocie |
| Preço: | negotiate |
| Detalhes da embalagem: | embalagem da exportação |
| Tempo de entrega: | Negocie |
| Termos de pagamento: | TT |
| Dimensão: | X.400 milímetro x de 483 milímetros 312 milímetros | Peso: | 28 QUILOGRAMAS |
|---|---|---|---|
| Modo da instalação: | Em uma cremalheira de 19 polegadas | Entrada da C.A.: | 200-277/346-480 VAC, trifásico, 50/60 de hertz, máximo 20 A |
| DC1 entrou: | -40 VDC a -60 VDC, máximo 200 A | Entrada solar: | 100 VDC -430 VDC, máximo 15Ax2 |
| Realçar: | 200A encaixou a fonte de alimentação do modo do interruptor,28kg encaixou a fonte de alimentação do modo do interruptor,módulo de fonte de alimentação dos smps de 312mm |
||
Fonte de alimentação encaixada eficiência elevada do modo do interruptor
Introdução

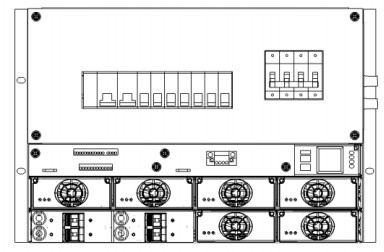

O TEP 200H1/48 é uma unidade da distribuição da C.C. que seja usada para encenações híbridas solares/diesel/grade. Contém até 4 partes de módulos de HFSM, 2 partes do controlador solar SC501 etc. da placa de distribuição dos módulos, da alimentação de DC. A função está recolhendo a entrada de poder múltipla de solar, de diesel, e a grade, e converte-a à saída da C.C. para cargas.
Características
- A técnica de PFC caracteriza a eficiência elevada do sistema, a economia de energia e os até 0,99 fatores de poder
- Apoia a quente-troca para os módulos de HFSM, MPPT
- Puder estar o poder forçado ligada pressionando o interruptor de bateria quando somente os trabalhos da bateria
- Detecta sinais da AVENIDA & do LLVD, e detecta sinais da desconexão do laço da bateria e da carga
- SPD integrado para fornecer a proteção segura para a alimentação de DC, a monitoração e os portos de comunicação
- Detecta sinais atuais das baterias, das cargas e das outras entradas de energia
- A monitoração e a gestão das baterias permitem as baterias alternativas mantidas bem
- Prioridade da gestão: solar > grade > bateria > DG
Encenações
- Sistema híbrido solar/diesel/grade
Especificação geral
| Sistema | Dimensão (W x D x H) | X.400 milímetro x de 483 milímetros 312 milímetros |
| Peso | 28 quilogramas | |
| Modo da instalação | Em uma cremalheira de 19 polegadas | |
| Modo de expedição de cabogramas | Da parte superior, direito & esquerdo | |
| Modo de manutenção | Da parte dianteira | |
| Entrada | A C.A. entrou | 200-277/346-480 VAC, trifásico, 50/60 de hertz, máximo 20 A |
| DC1 entrou | -40 VDC a -60 VDC, máximo 200 A | |
| Entrada solar | 100 VDC -430 VDC, 15Ax2 máximo | |
| Saída | Tensão | -42 VDC a -58 VDC (típico: -48 VDC) |
| Capacidade | Máximo 200 A do retificador | |
| 100A máximo solar | ||
| Distribuição de saída | Ramo da bateria | disjuntor de 2x200 A |
| Ramo de LLVD | 2x80 um MCB, 2x63 um MCB | |
| Ramo da AVENIDA | 1x63 um MCB, 4x32 um MCB, 1x16 um MCB | |
| Proteção do impulso | A C.A. entrou | N/A |
| Saída da C.C. | 20kA (8/20 dos µs) | |
| Ambiente | Temperatura de funcionamento | -40 ºC ao ºC +65 (a carga precisa de derating a 80% no ºC +45 +65 ao ºC, o sistema pode começar no ºC -40 ao ºC -33 sem dano) |
| Temperatura de armazenamento | -40 ºC ao ºC +70 | |
| Humidade relativa de funcionamento | 5% a 95% (nenhuma condensação) | |
| Altura | 0 a 2000 m (1 ºC por uma temperatura de 200 m que derating desde 2000 a 4000 m) |
Observação: MPPT: Seguimento máximo de Power Point; HFSM: Módulo de interruptor de alta frequência
