| Lugar de origem: | Dongguan China |
|---|---|
| Marca: | LionRock |
| Número do modelo: | TEP 400H2/48 |
| Quantidade de ordem mínima: | negocie |
| Preço: | negotiate |
| Detalhes da embalagem: | Embalagem da exportação |
| Tempo de entrega: | negocie |
| Termos de pagamento: | TT |
| Dimensão: | 483mm x 400mm x 400mm | Peso: | 50 quilogramas |
|---|---|---|---|
| Modo da instalação: | Em uma cremalheira de 19 polegadas | Entrada da C.A.: | 200-240 / 346-415Vac, trifásico, 50/60Hz, máximo 35A |
| DC1 entrou: | -40Vdc a -60Vdc, 200A máximo | Entrada solar: | 100Vdc a 430Vdc, 15Ax4 máximo |
| Realçar: | Fonte de alimentação de comutação de 200Vac,fonte de alimentação de comutação de 415Vac,fonte de alimentação de modo de comutação HFSM |
||
Fonte de alimentação de comutação universal do modo do interruptor da fonte de alimentação
Introdução

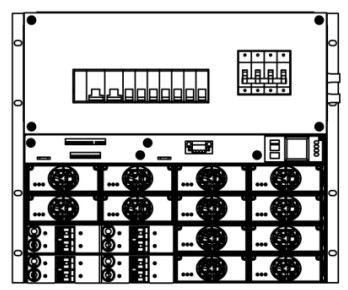

O TEP 400H2/48 é uma unidade da distribuição da C.C. que seja usada para encenações híbridas solares/diesel/grade. Contém até 8 partes de módulos de HFSM, 4 partes do controlador solar SC501 etc. da placa de distribuição dos módulos, da alimentação de DC. A função está recolhendo a entrada de poder múltipla de solar, de diesel, e a grade, e converte-a à saída da C.C. para cargas.
Características
- A técnica de PFC caracteriza a eficiência elevada do sistema, energia-dizer e até 0,99 fatores de poder
- Apoia a quente-troca para os módulos de HFSM, MPPT
- Puder estar o poder forçado ligada pressionando o interruptor de bateria quando somente os trabalhos da bateria
- Detecta sinais da AVENIDA & do LLVD, e detecta sinais da desconexão do laço da bateria e da carga
- SPD integrado para fornecer a proteção segura para a alimentação de DC, a monitoração e os portos de comunicação
- Detecta sinais atuais das baterias, das cargas e das outras entradas de energia
- A monitoração e a gestão das baterias permitem as baterias alternativas mantidas bem
- Prioridade da gestão: solar > grade > bateria > DG
Aplicações
- Rede da fibra ótica
- Rede do acesso
- Equipamento de transmissão
- Uma comunicação móvel
- Estação de terra de uma comunicação satélite
Encenações
- Sistema híbrido solar/diesel/grade
Especificação geral
| Sistema | Dimensão (W x D x H) | 483mm x 400mm x 400mm |
| Peso | 50 quilogramas | |
| Modo da instalação | Em uma cremalheira de 19 polegadas | |
| Modo de expedição de cabogramas | Da parte superior, direito & esquerdo | |
| Modo de manutenção | Da parte dianteira | |
| Entrada | A C.A. entrou | 200-240 / 346-415Vac, trifásico, 50/60Hz, 35A máximo |
| DC1 entrou | -40Vdc a -60Vdc, 200A máximo | |
| Entrada solar | 100Vdc a 430Vdc, 15Ax4 máximo | |
| Saída | Tensão | -42Vdc a -58Vdc (típico: -48Vdc) |
| Capacidade | Retificador 400A máximo | |
| 100A máximo solar (opcional: 200A) | ||
| Distribuição de saída | Ramo da bateria | disjuntor 2x200A |
| Ramo de LLVD | 2x80A MCB, 2x63A MCB | |
| Ramo da AVENIDA | 1x63A MCB, 4x32A MCB, MBC 1x16A | |
| Proteção do impulso | A C.A. entrou | 40kA (8/20 dos µs) |
| Saída da C.C. | 20kA (8/20 dos µs) | |
| Ambiente | Temperatura de funcionamento | -40ºC a +65ºC (as necessidades que derating a 80% em +45ºC a +65ºC, o sistema da carga podem começar em -40ºC a -33ºC sem dano) |
| Temperatura de armazenamento | -40ºC a +70ºC | |
| Humidade relativa de funcionamento | 5% a 95% (nenhuma condensação) | |
| Altura | 0 a 2000 m (1ºC pela temperatura de 200m que derating desde 2000 a 4000m) |
Observação: MPPT: Seguimento máximo de Power Point; HFSM: Módulo de interruptor de alta frequência
