| Lugar de origem: | Dongguan China |
|---|---|
| Marca: | LionRock |
| Número do modelo: | Estrutura do apoio do picovolt da liga de alumínio (à terra) |
| Quantidade de ordem mínima: | negocie |
| Preço: | negotiate |
| Detalhes da embalagem: | Embalagem da exportação |
| Tempo de entrega: | negocie |
| Termos de pagamento: | TT |
| Material: | Al | Ângulo opcional: | 22º/32º |
|---|---|---|---|
| Resistência máxima do vento: | ventania (144km/h, 3s) de 40m/s | O picovolt apoiado almofada o tipo: | 300 Wp |
| Distância da raiz da unidade básica: | 1900×5000 milímetro, (20pcs) | Altura máxima: | 4.5m |
| Realçar: | Estrutura de suporte de painel solar de 300 wp,estrutura de suporte de painel solar de 4,5 m |
||
Pólo Altura 4,5 m Painel Solar Estrutura de Suporte Material Liga de Alumínio Irradiação Solar
Introdução

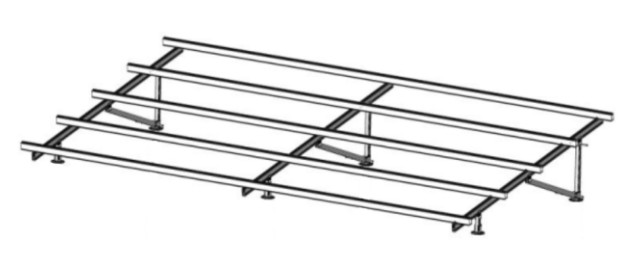

A estrutura de suporte fotovoltaico de liga de alumínio é usada para instalar os painéis fotovoltaicos de 300 Wp, suporta instalação flexível de vários ângulos de acordo com o ângulo de irradiação solar real.
- Expansão flexível
Especificações
|
Material
|
Al
|
|
Ângulo opcional
|
5º ~ 60º
|
|
Resistência Máxima ao Vento
|
40m/s (144km/h, rajada de 3s)
|
|
Tipo de painéis fotovoltaicos suportados
|
300 Wp
|
|
Distância raiz da unidade básica
|
1900×5000 mm, (20 peças)
|
|
Ângulo instalado
|
Beirar Frontal
Comprimento L1
(milímetros)
|
Pólos
Distância L2
(milímetros)
|
Atrás do beiral
Comprimento L3
(milímetros)
|
Curto Inclinado
Comprimento do poste L4
(milímetros)
|
Inclinação longa
Comprimento do poste L5
(milímetros)
|
Beira baixa
Altura H1
(milímetros)
|
Pólo Baixo
Altura H2
(milímetros)
|
Pólo Alto
Altura H3
(milímetros)
|
Beira alta
Altura H4
(milímetros)
|
|
22º
|
550
|
1900 | 516 | 2688 | 2751 | 2000 |
2188
|
3013
|
3200 |
|
32º
|
440 | 870 | 400 | 2940 | 3020 | 2000 |
2280
|
3440
|
3700
|
